Relais électromécaniques

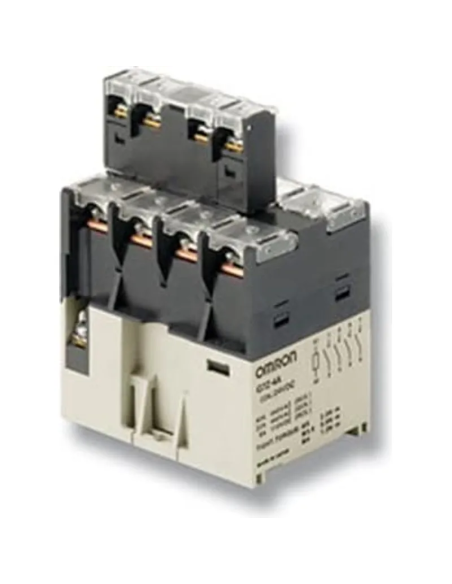

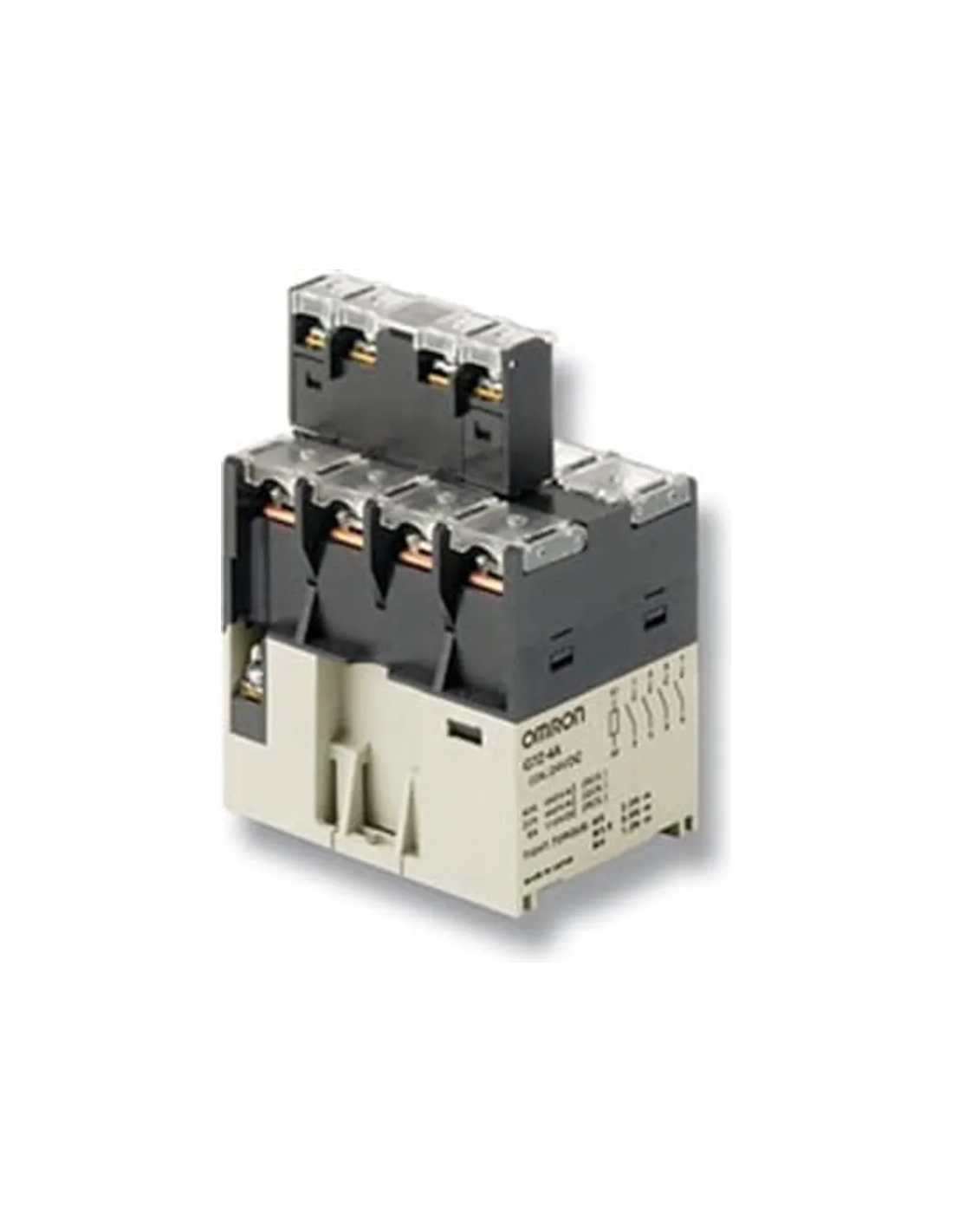

Relais de puissance compact commutant jusqu'à 160 A
La gamme G7Z offre une solution compacte et économique pour des applications comme les variateurs, onduleurs et les circuits de batteries solaires ou à pile à combustible. Le relais en combinaison avec le bloc contacts auxiliaire est conforme à la norme EN 60947-4-1. Les bobines sont disponibles en 12 ou 24 Vc.c. La consommation est inférieure à 4 W.
Courant commuté de 160 A (40 A / 4 pôles / IEC-AC1)
Tension commutée de 440 Vc.a.
Fonction de sécurité avec contacts liés dans diverses configurations
Consommation inférieure à 4 W.
Faible bruit de commutation (70 db)
Caractéristiques
| Pôles : | 4 (+ 2 pôles pour le bloc contacts auxiliaires) |
| Configuration des contacts : | 4PST-NO, 3PST-NO/SPST-NC, DPST-NO/DPST-NC |
| Courant commuté max.: | 40 A NF/25A NO (charge résistive) |
| Courant commuté min. : | 2 A à 24 Vc.c pour le relais/1 mA à 5 Vc.c pour le bloc auxiliaire |
| Caractéristiques : | Non |
| Montage : | Contacts liés |
| Bornesdes relais : | |
Spécifications
Références de commande
(Télécharger la fiche technique en haut de page)
