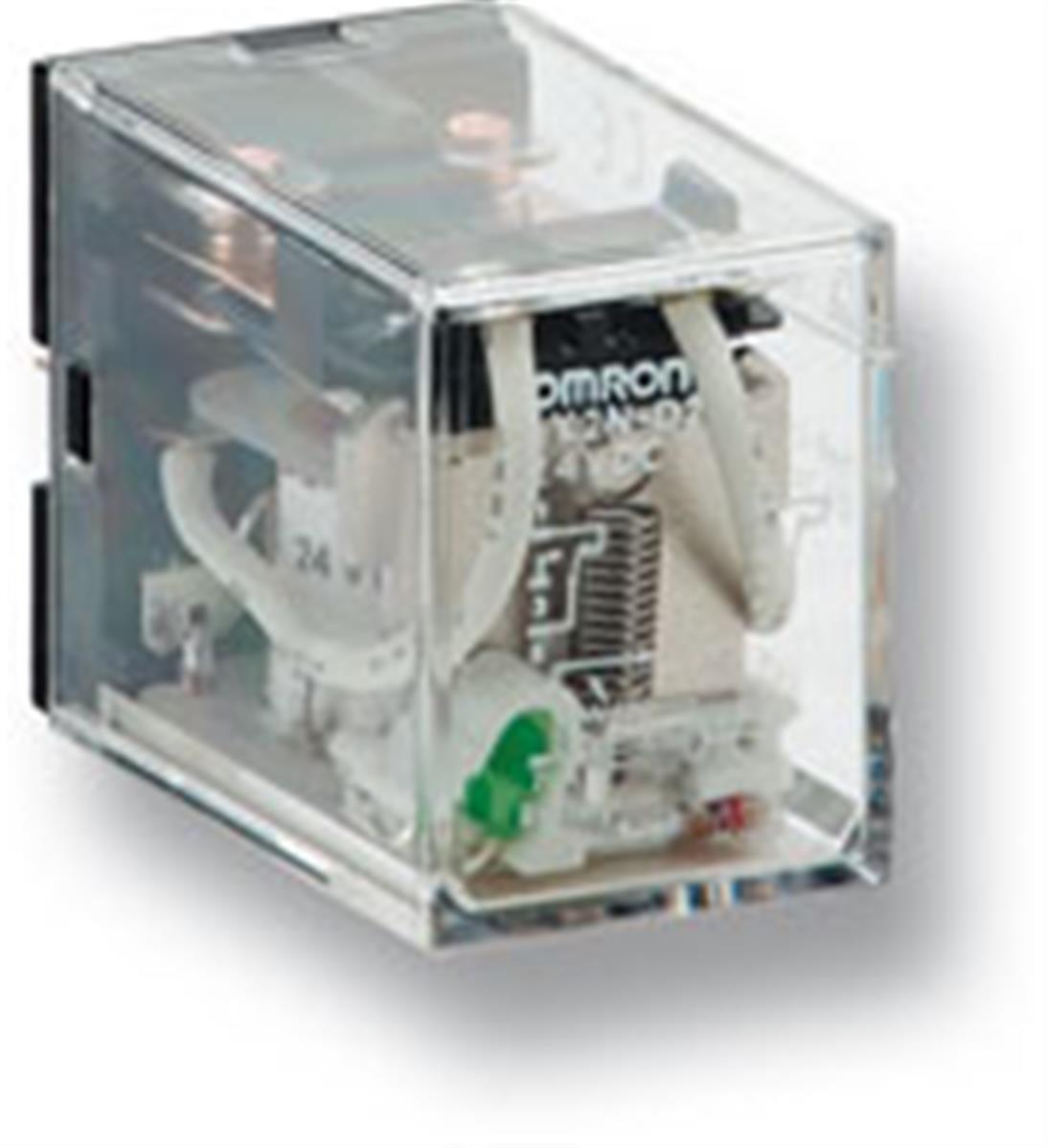

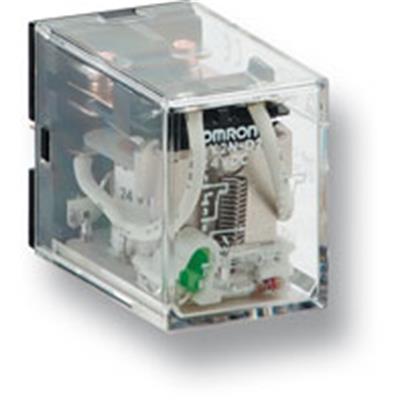

Relais de puissance miniature
La série LY est équipée d'une barrière anti-arc et d'une diode intégrée. Elle est proposée dans les modèles pôle simple, double, triple et quadruple. Les types de montages possibles sont rail DIN avec socle, circuit imprimé et bride.
Types de contacts SPDT, DPDT, 3PDT et 4PDT
Montage sur rail DIN par socle, sur circuit imprimé ou par bride
Charge nominale 10 A
Caractéristiques
|
Pôles :
|
1,2, 3, 4
|
|
Configuration des contacts :
|
SPDT, DPDT, DPDT bifurqués ,3PDT, 4PDT
|
|
Courant commuté max.:
|
1 pôles : 15 A,
2, 3, 4 pôles : 10 A
Bifurqués : 7 A
|
|
Courant commuté min. :
|
1, 2, 3, 4 pôle : 100 mA - 5 Vc.c
Bifurqués : 10 mA - 5 Vc.c
|
|
Caractéristiques standard :
|
-
|
|
Caractéristiques optionnelles :
|
LED, Diode/circuit CR
|
|
Socle à bornes à ressort :
|
-
|
Spécifications
(Télécharger la fiche technique en haut de page)
Références de commande
(Télécharger la fiche technique en haut de page)
