Adapté à toutes les applications : l'API sur rack avec plus de 200 types de carte d'E/S

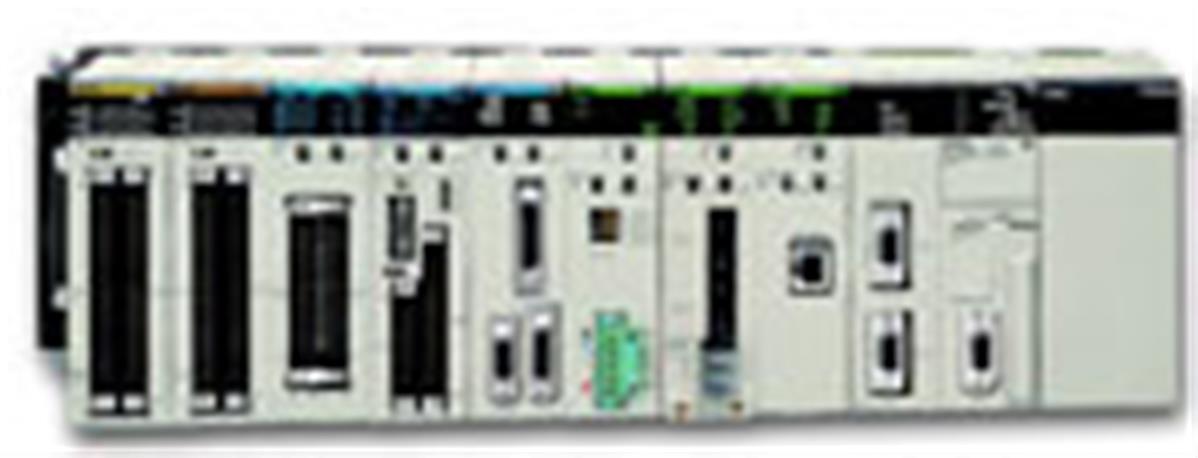

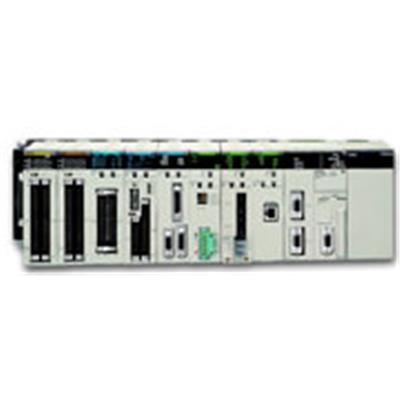

Le CS1 est la gamme la plus étendue d'API d'Omron, avec une capacité maximale de 5120 E/S T.O.R. 'locales'. IL est possible de connecter jusqu'à 7 racks d'extension à un seul rack UC, ce qui porte le nombre maximal de cartes d'E/S à 80. N'importe quelle combinaison à partir des 200 modèles d'E/S T.O.R., d'E/S analogiques, de cartes de contrôle et de cartes de communication peut être montée, dans n'importe quel ordre. Le puissant jeu d'instructions et la bibliothèque de blocs fonctions vous permettent d'écrire des programmes très compacts, en combinant les langages schéma à contacts et texte structuré IEC 61131-3.
UC rapides avec une grande capacité de programmation
Large choix de cartes de fonctions spéciales pour le contrôle d'axes et de la température,
et le traitement des communications spéciales
Programmation en texte structuré IEC 61131-3, bibliothèques étendues de blocs fonctions
Emplacement de carte mémoire CompactFlash pour le stockage de données et l'échange de
programmes
Migration facile des systèmes C200H ; réutilisez vos E/S existantes
Caractéristiques
Nombre maxi d'E/S T.O.R:
|
960 - 5120
|
Temps d'exécutions (instructions LD):
|
0.04 - 0.02 µF (Type G / Type H)
|
Mémoires programme:
|
10 - 250 Kpas
|
Mémoires données:
|
64 - 448 Kmots
|
Fonctions spéciales:
|
UC dédiées pour régulation, cartes dédiées pour contrôle d'axes, régulation de température,communications définies par l'utilisateur
|
Communications:
|
Ethernet,Controller link, Série,DeviceNet, PROFIBUS-DP, CAN, CompoBus/S
|
Spécifications & références de commande
 |
UC CS1
UC polyvalentes, performantes et rapides
Les UC de la gamme CS1 d'Omron sontdisponibles en deux vitesses de processeur, correspondant chacune à descapacités de mémoire différentes. En plus des UC de base, certaines versionsautorisent un fonctionnement à double redondance, supportant l'échange à chauddes E/S. Toutes les UC possèdent un emplacement de carte dédié avec uneconnexion de bus UC directe, pouvant accueillir une carte de communicationsérie ou une carte de contrôle de boucle. Toutes les UC prennent en charge leslangages schéma à contacts et texte structuré IEC61131-3.
La bibliothèque étendue de blocsfonctions d'Omron permet de réduire le temps de programmation et de créer vospropres blocs fonctions pour répondre à vos besoins spécifiques.
(Télécharger la fiche technique PDF en haut de page)
|
 |
Alimentations, panneaux arrière CS1
Extension jusqu'à 7 racks
Les systèmes CS1 peuvent fonctionner surdes alimentations 24 Vc.c. ou sur secteur 100 - 240 Vc.a. Pour les systèmes depetite taille avec surtout des E/S T.O.R., vous pouvez utiliser unealimentation économique de faible capacité. Pour les systèmes avec denombreuses E/S analogiques et cartes de contrôle/communication, il peut êtrenécessaire d'utiliser une alimentation plus puissante.
Les racks API existent en différentestailles, de 2 à 10 emplacements. Des panneaux arrière spéciaux sont requis pourles systèmes duplex. Selon le type d'UC, vous pouvez connecter jusqu'à 7extensions au rack UC, pour une capacité totale de 80 cartes d'E/S. La longueurtotale des câbles d'extension d'un système peut atteindre 12 m.
|
 |
Cartes d'E/S T.O.R. CS1
Jusqu'à 96 points d'E/S par carte -entrées, sorties ou mixte
Les cartes d'E/S T.O.R. servent'd'interface API pour effectuer un contrôle séquentiel rapide et fiable. Unegamme complète de cartes, des entrées c.c. grande vitesse aux sorties relais,vous permet d'adapter le CS1 à vos besoins.
Les cartes CS1 existent avec des densitésd'E/S et des technologies de connexion différentes. Il est possible de câblerdirectement jusqu'à 16 points d'E/S aux cartes avec bornes à vis M3 amovibles.Les cartes d'E/S 32 et 64 points haute densité sont équipées de connecteurs à40 broches standard. Des câbles préfabriqués et des borniers de câblage sontdisponibles pour se connecter facilement aux cartes d'E/S haute densité.
|
 |
Cartesd'E/S analogiques et de process CS1
DesE/S analogiques standard à la régulation de process
CS1offre un large choix de cartes d'entrées analogiques,adaptéesn'importe quelle application, de la mesure de températurefaible vitesse et multicanaux à l'acquisition de données ultraprécise à grande vitesse. Les sorties analogiques peuvent êtreutilisées pour du contrôle de précision ou l'affichage externe.Les cartes avancées avec mise à l'échelle, filtrage et alarmeintégrés limitent les tâches complexes de programmationde l'API. Des cartes d'E/S de process haute précision prennenten charge une gamme étendue de capteurs, pour une acquisitionde données rapide et précise. Toutes les cartes d'E/S de processet de température offrent une isolation entre les différentscanaux. |
 |
Cartes de contrôle d'axes/position CS1
Ajoutez un contrôle d'axes à n'importequel API CS1
De la mesure de position simple aucontrôle multiaxes synchronisé, le CS1 offre une large gamme de cartes :
Les cartes de comptagecollectent des informations sur la position à partir de codeurs incrémentaux ouSSI. Les positions réelles sont comparées aux valeurs de consigne stockées eninterne.
Les cartes de contrôlede position sont utilisées pour le positionnement point à point avec desservomoteurs ou des moteurs pas à pas. Les données de consigne et les courbesd'accélération/décélération peuvent être ajustées à la volée.
Les cartes de contrôlede position et de contrôle d'axes équipées de l'interface MechatroLink-IIpeuvent contrôler plusieurs variateurs par le biais d'une seule liaison grandevitesse. Le routage de message à travers des couches de communication multiplespermet de configurer les drivers à partir de n'importe quel point du réseau decontrôle.
|
 |
Cartes de communication CS1
Compatibles avec tous les réseaux decommunication, standard ou personnalisés
Le CS1 fournit des interfaces pourréseaux ouverts standardisés et des liaisons pour réseaux propriétaireséconomiques et très rapides. Les liaisons de données entre API ou vers dessystèmes informatiques de niveau supérieur sont possibles grâce à des liaisonssérie ou Ethernet, ou par le réseau Controller Link très facile à utiliser.
Omron prend en charge les deux principauxréseaux de terrain, DeviceNet et PROFIBUS-DP. Pour des E/S de terrain à grandevitesse, le CompoBus/S d'Omron offre une facilité d'installation inégalée. Descommunications CAN et série entièrement personnalisables permettent d'émulerdifférents protocoles spécifiques aux applications. |
