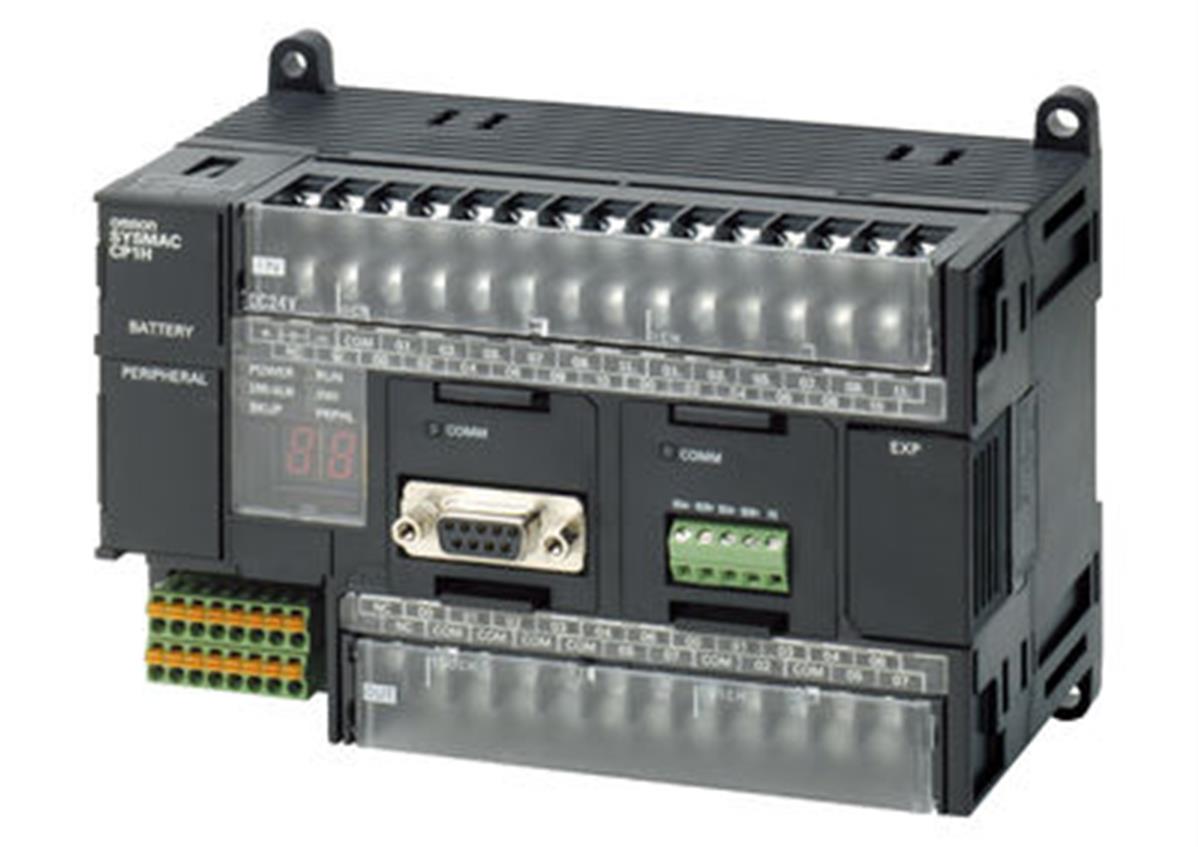

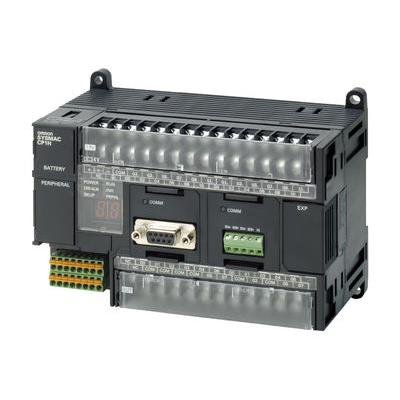

CP1H

CP1H

Micro API
(Code: CP1H)
En Stock
L'API tout en un

Micro API
Conçu pour des machines compactes, il combine la taille compacte d'un micro API à la puissance d'un API modulaire.
Quatre compteurs intégrés à grande vitesse et quatre sorties d'impulsions conviennent parfaitement au contrôle de position multi-axes.
Le CP1H-XA est fourni avec 4 entrées analogiques et 2 sorties analogiques intégrées.
Il est ainsi adapté au contrôle en boucle simple, grâce à la fonction de contrôle PID avancé de l'API avec autoréglage.
Le CP1H peut être étendu avec les E/S CPM1 et prend en charge jusqu'à 2 cartes d'E/S spéciales CJ1.
Cela signifie qu'il est compatible avec les bus de terrain courants et prend en charge toutes les cartes de communication de la série CJ1.
0g
-+
Ajouter au Panier

Information complémentaire

L'API tout en un

Conçu pour des machines compactes, il combine la taille compacte d'un micro API à la puissance d'un API modulaire. Quatre compteurs intégrés à grande vitesse et quatre sorties d'impulsions conviennent parfaitement au contrôle de position multi-axe. Le CP1H-XA est fourni avec 4 entrées analogiques et 2 sorties analogiques intégrées. Il est ainsi adapté au contrôle en boucle simple, grâce à la fonction de contrôle PID avancé de l'API avec autoréglage. Le CP1H peut être étendu avec les E/S CPM1 et prend en charge jusqu'à 2 cartes d'E/S spéciales CJ1. Cela signifie qu'il est compatible avec les bus de terrain courants et prend en charge toutes les cartes de communication de la série CJ1.

Jusqu'à 100 kHz pour les entrées/sorties

Vitesse d'exécution et jeu d'instructions compatibles avec le CJ1M

4 entrées analogiques et 2 sorties analogiques pour le modèle XA

Port USB pour faciliter les communications, la programmation et la configuration

Prend en charge Profibus, DeviceNet, CAN et Ethernet

Caractéristiques

Nombre maxi. d'E/S  T.O.R :

320

Temps d'exécutions ( instructions LD):

0,1 µS

Mémoires programme:

20 kPas

Mémoires données :

32 Kmots

Fonctions spéciales:

UC avec E/S impulsives et E/S analogiques intégrées. Extension avec cartes d'E/S CPM1A ou cartes d'E/S spéciales CJ1.

Communications :


Ethernet, Controller Link, Série, DeviceNet, Profibus-DP, CAN,  CompoBus/S.

Spécifications & références de commande

UC CP1H

API compact puissant avec 40 E/S intégrées

Le CP1H est un API compact, tout en un et ultra rapide. Il combine tous les points forts des API CPM2A et CJ1. Ses fonctions intégrées telles que E/S T.O.R., compteurs grande vitesse, sorties d'impulsions et E/S analogiques offrent une grande flexibilité.

Des fonctions de passerelle de communication intégrées font du CP1H le premier micro API du concept Smart Platform d'Omron. Tous les périphériques Omron connectés au CP1H par Ethernet, DeviceNet, Mechatrolink-II ou une liaison série peuvent être configurés, programmés et contrôlés par le biais d'une seule connexion, grâce à la suite logicielle CX-One.






Cartes d'extension CP1W / CPM1A

Augmentez les capacités de votre API compact

Une grande variété de cartes d'extension (E/S T.O.R., E/S analogiques et E/S déportées) est à votre disposition pour créer l'application dont vous avez besoin. Ces cartes d'extension CP1W / CPM1A peuvent être utilisées avec les API des séries CPM1A, CPM2A, CP1L et CP1H.

Cartes de contrôle et cartes d'E/S analogiques CJ1/CJ2H

Des E/S analogiques de base à la régulation de température avancée

Large choix de cartes d'entrées analogiques, adaptées à n'importe quelle application, de la mesure de température faible vitesse et multicanaux à l'acquisition de données ultra précise à grande vitesse. Les sorties analogiques peuvent être utilisées pour du contrôle de précision ou l'affichage externe.

Les cartes avancées avec mise à l'échelle, filtrage et alarme intégrées limitent les tâches complexes de programmation de l'API. Des cartes d'E/S de process haute précision prennent en charge une gamme étendue de capteurs, pour une acquisition de données rapide et précise. Les cartes de régulation de température assurent les calculs PID et la surveillance des alarmes à la place de l'UC de l'API. Ces fonctions sont traitées de façon autonome par la carte, ce qui offre des performances de contrôle et des fonctions d'autoréglage similaires à celles des régulateurs de température autonomes.

Cartes de positionnement CJ1/CJ2H

Ajoutez un contrôle d'axes à n'importe quel API de la série CJ

De la mesure d'un positionnement simple au contrôle multi-axe synchronisé, une large gamme de cartes :

Les cartes de comptage collectent des informations sur la position à partir de codeurs incrémentaux ou de SSI. Les positions réelles sont comparées aux valeurs de consigne stockées en interne.

Les cartes de contrôle de position sont utilisées pour le positionnement point à point avec des servomoteurs ou des moteurs pas à pas. Les données de consigne et les courbes d'accélération/décélération peuvent être ajustées à la volée.

Les cartes de contrôle de position et de contrôle d'axes équipées de l'interface MECHATROLINK-II peuvent contrôler plusieurs drivers par le biais d'une seule liaison grande vitesse. Le routage de message à travers des couches de communication permet de configurer les périphériques à partir de n'importe quel point du réseau de contrôle.

Cartes de communication CJ1/CJ2H

Compatibles avec tous les systèmes de communications

La série CJ fournit des interfaces pour les réseaux ouverts standardisés et des liaisons pour les réseaux propriétaires Omron économiques et très rapides. Les liaisons de données entre API ou vers des systèmes informatiques de niveau supérieur sont possibles grâce à des liaisons série ou Ethernet, ou par le réseau Controller Link très facile à utiliser.

Omron prend en charge les deux principaux réseaux de terrain, DeviceNet et PROFIBUS-DP. Pour des E/S de terrain à grande vitesse, le CompoBus/S d'Omron offre une facilité d'installation inégalée. Des communications CAN et série entièrement personnalisables permettent d'émuler différents protocoles spécifiques aux applications.

Les cartes EtherNet/IP offrent des fonctions de liaison de données pour partager des volumes de données importants entre API. Le nouveau contrôleur PROFINET-IO associé au système SmartSlice d'E/S modulaires offre des E/S Ethernet avec redondance du contrôleur et du réseau.
