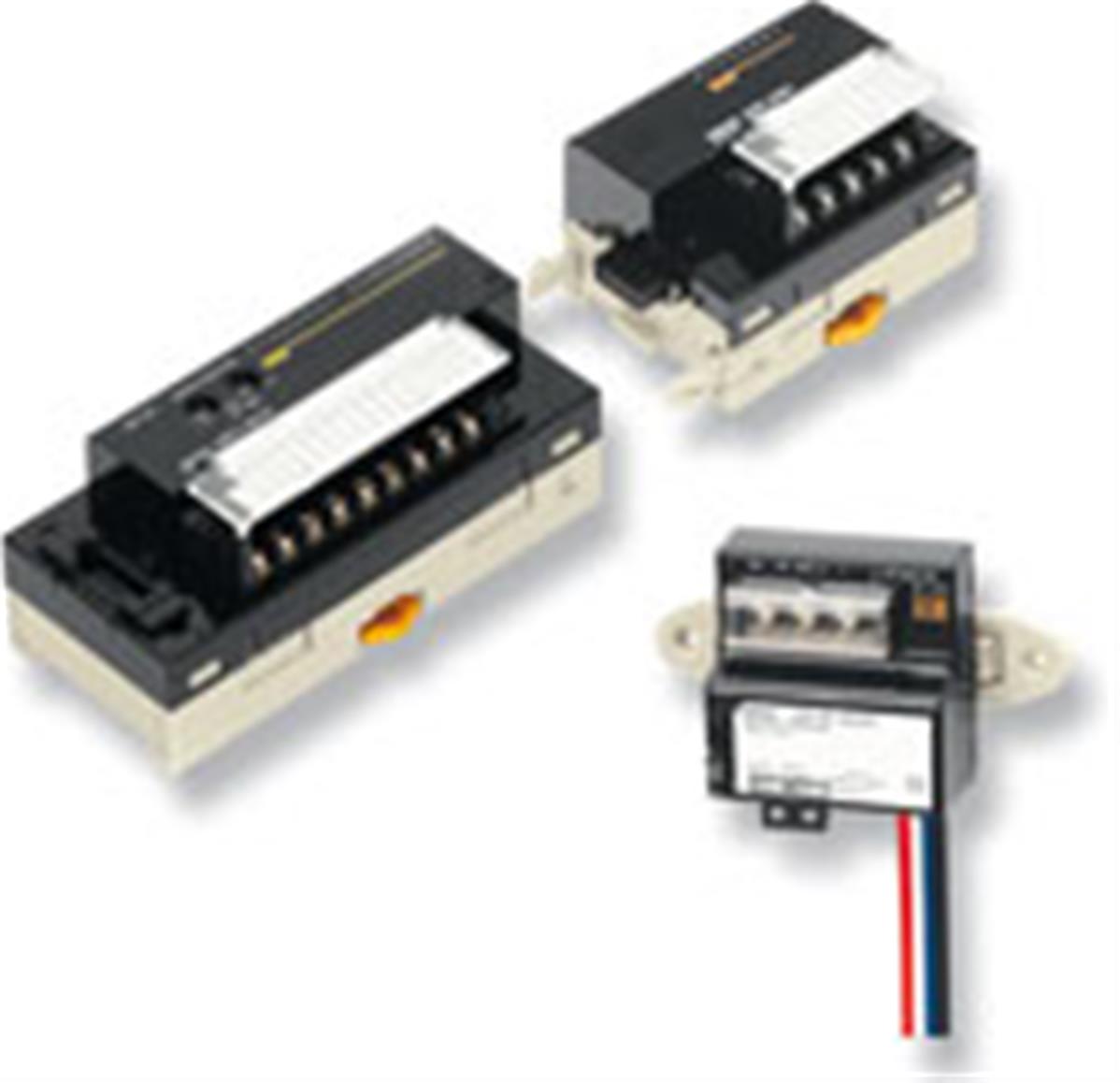

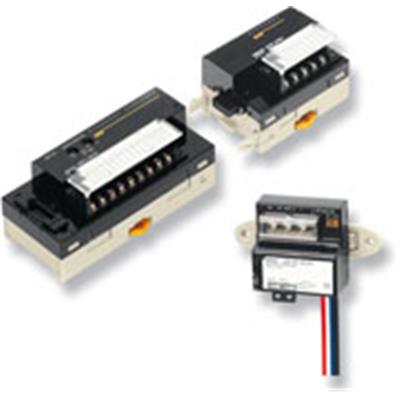

Combinant les fonctions intelligentes des E/S DeviceNet DRT2 et la rapidité et simplicité d'utilisation de CompoBus/S, CompoNet est idéal pour le contrôle des machines à grande vitesse avec une architecture flexible et extensible. Le câble plat spécial et les connecteurs IDC rendent l'installation simple et rapide. L'utilisation de répéteurs permet des réseaux étendus avec une topologie libre, l'idéal pour les convoyeurs et les entrepôts automatisés.
Compact : boîtier IP20
E/S T.O.R. extensibles avec borniers détachables
Câblage réseau simple avec connexions IDC
Fonctions de maintenance préventive et de diagnostics intégrées
E/S analogiques avec pré-traitement des données et fonctions d'alarme
Caractéristiques
Connexion réseau : CompoNet avec sélection automatique de la vitesse, connecteur IDC sur câble plat. Type d'E/S : 16 entrées T.O.R + extension, 16 sorties T.O.R + extension, 16 sorties relais, 4 entrées analogiques, 2 sorties analogiques, 2 entrées T.O.R, 2 sorties T.O.R Technologie de connexion : Bornes à vis M3, connecteur de capteurs Econ/RITS Fonctions intelligentes : Diagnostics d'alimentation et d'E/S. Temporiseurs et compteurs de fonctionnement pour chaque point d'E/S. Alarmes et calculs des valeurs analogiques. Classe de protection : IP20 (montage sur rail DIN en armoire) Dimensions (H * P * L) : Unités principales : 50 * 50 * 115 ; extensions 8/16 pts. : 50 * 50 * 66/94 ; esclave 2 points : 50*30*50
Connexion réseau :
CompoNet avec sélection automatique de la vitesse, connecteur IDC sur câble plat.
Type d'E/S :
16 entrées T.O.R + extension, 16 sorties T.O.R + extension, 16 sorties relais, 4 entrées analogiques, 2 sorties analogiques, 2 entrées T.O.R, 2 sorties T.O.R
Technologie de connexion :
Bornes à vis M3, connecteur de capteurs Econ/RITS
Fonctions intelligentes :
Diagnostics d'alimentation et d'E/S. Temporiseurs et compteurs de fonctionnement pour chaque point d'E/S. Alarmes et calculs des valeurs analogiques.
Classe de protection :
IP20 (montage sur rail DIN en armoire)
Dimensions (H * P * L) :
Unités principales : 50 * 50 * 115 ; extensions 8/16 pts. : 50 * 50 * 66/94 ; esclave 2 points : 50*30*50
Spécifications & références de commande
(Télécharger la fiche technique en haut de page)
