CP1E

Micro API
(Code: CP1E)
En Stock

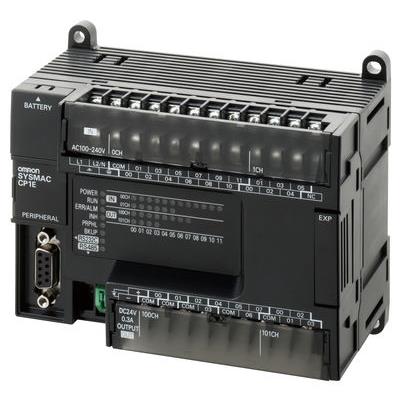

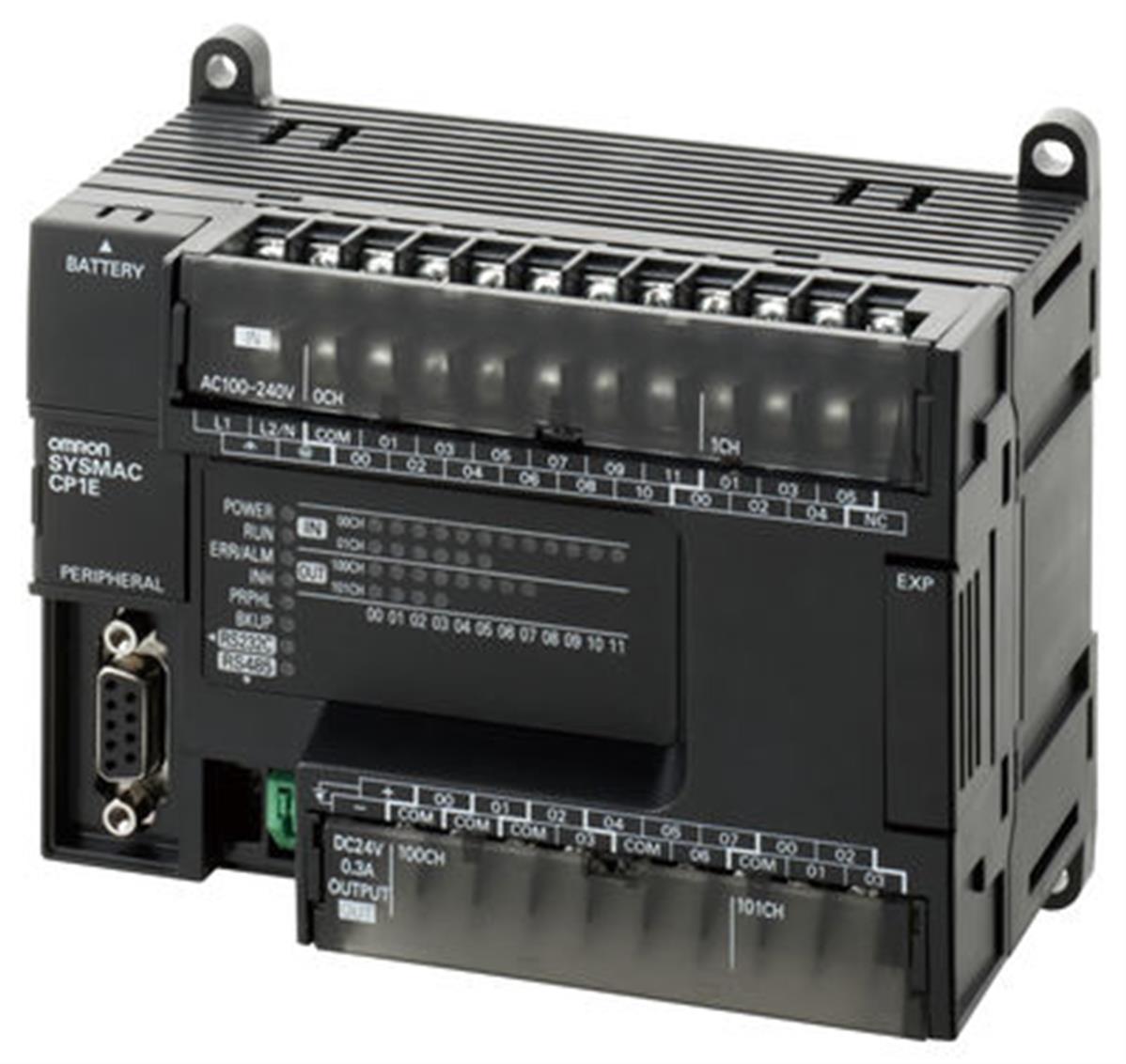

CP1E le pack automate  tout-en-un

Choisissez le type E (modèle de base) ou le
type N (modèle d'application) pour vous fournir l'exécution de vos opérations à un coût optimal.A l'instar des autres modèles de la gamme CP1, les API CP1E sont équipés en série d'une interface standard permettant la programmation et la surveillance.
Les CP1E sont disponibles avec 20, 30 ou 40 E/S numériques intégrées et avec une capacité d'extension allant jusqu'à 160 points E/S. Ils ont également six entrées codeur (10-100 kHz) et deux sorties impulsionnelles (10 et 100 kHz). Dotés d'une mémoire utilisateur de 2 kpas (modèles CP1E-E) à 8 kpas (modèles CP1E-N), ils affichent un temps d'exécution de l'instruction de 1,1 µs.


0g

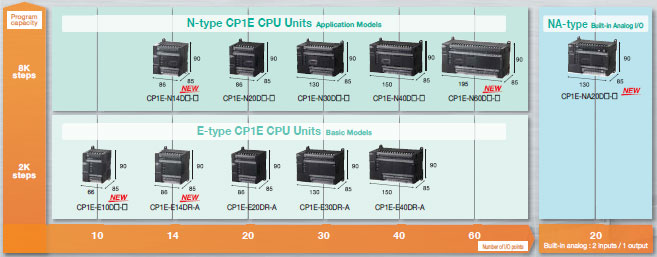

Le coût optimal peut être réalisé efficacement avec deux types unités d'unité centrale CP1E.


CP1E_Features1

Simple et facile à utiliser

Commande intuitive avec « SMART INPUT.» (entrée futée)
La prise de décision visuelle est soutenue avec l'affichage sur les points terminaux.

Éditeur d'entrée facile  à utiliser  avec la fonction SMART INPUT

Quand vous commencez à dactylographier une instruction du clavier en mode Editeur Ladder, des instructions suggérées sont montrées et les adresses sont automatiquement introduites.
Des connexions de raccordement sont ajoutées automatiquement par  la position de curseur, permettant la programmation intuitive du Ladder

Éditeur d'entrée pratique


Fonctions d'aide à l'entrée
des adresses et instructions


Quand vous commencez à introduire au clavier une instruction, des instructions sont suggérées. Tout ce que vous devez faire c'est de choisir l'instruction à partir de la liste des entrées même si vous ne vous rappelez pas la mnémonique entière.

Incrémentation d'adresse

L'adresse du prochain opérande, comprenant les bits  d'entrée et les bits de sortie, est incrémentée une à une  et montrée par défaut. Ceci permet d'entrer facilement des adresses consécutives
.
CP1E_Features2
CP1E_Features3


Facilité d'utilisation de la programmation d'entrée Ladder

Insertion automatique de raccordement

Avec la  fonction d'insertion  le raccordement nécessaire est ajouté automatiquement a basé sur la position du curseur.
Insertion automatique de colonne  en insérant des instructions

La colonne est automatiquement insérée quand une instruction est ajoutée même si le curseur est au-dessus d'une autre instruction.

CP1E_Features4
Quand une instruction est entrée au curser, une liaison de raccordement est automatiquement insérée.
CP1E_Features5
Quand une instruction est entrée au curseur, une colonne est automatiquement insérée pour l'instruction.

Réemploi facile de la programmation Ladder
Copie avec l'incrémentation d'adresse
Structure intuitive de menu
Affichage intuitif de menu

Pour créer le même groupe d'instructions d'échelle plus d'une fois avec la fonction de copie d'addition d'adresse, les instructions peuvent être réutilisées simplement en entrant un excentrage d'adresse.

Une structure de menu intuitivement conçue, rend l'affichage du système global simplement en regardant le menu sans se rapporter à un manuel de programmation
CP1E_Features6
CP1E_Features7


Connexion par câble USB standard

Toutes les types d'unité centrale  CP1E emploient la liaison USB ultra-rapide pour le port périphérique. Des ordinateurs peuvent être reliés utilisant les câbles disponibles dans le commerce . Sans besoin de câbles de conversion d'USB ou de câbles spéciaux, le raccordement est plus facile et le coût de câble est réduit

CP1E_Features8

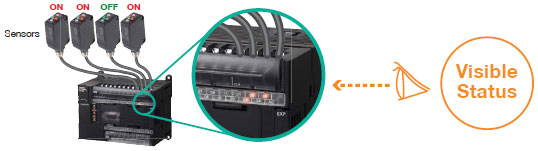

Statut d'entrée-sortie d'un coup d'oeil


L'affichage lumineux des indicateurs d'entrée-sortie. Les indicateurs sont sur la même  même position les bornes pour vous laisser voir le statut d'entrée-sortie d'un coup d'oeil. Vous pouvez facilement identifier le statut d'entrée-sortie ou exécuter des contrôles de statut au démarrage ou lors du fonctionnement.

CP1E_Features9

Disponibles et efficace


Flexibilité même pour les systèmes de petite taille.
Diverses options d'extension.

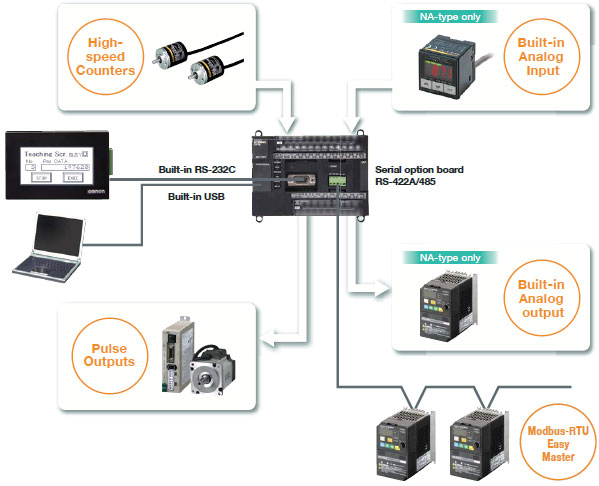

Plus d'applications avec les possibilités de commande avancée et de fonctionnalité (N/NA-type seulement)

Les unités d'unité centrale de traitement de CP1E N/NA-type sont équipées des compteurs ultra-rapides, des sorties d'impulsion et d'un port série intégrée. Une possibilité d'option pour un port de communication périodique additionnel est disponible. Ces caractéristiques  permettent de contrôler  un éventail de dispositifs de commande et d'appareillages


CP1E_Features10

Sorties d'impulsion

Deux sorties d'impulsion 100kHz pour la commande de position à haute précision.

Note : Modèles avec des sorties de transistor
.
MODBUS-RTU Maitre facile d'emploi



Spécifiez l'inverseur des vitesses par l'intermédiaire de RS-422A/485
CP1E_Features11
CP1E_Features12

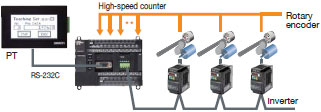

Compteurs ultra-rapides

Commandez les axes multiples avec un API en utilisant les deux (100kHz) et quatre (10kHz) compteurs ultra-rapides monophasés.

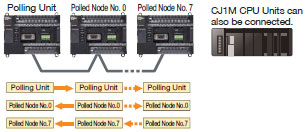

 Liaison API en série

Liez les données (10 mots) entre  9 unités  centrale, un   CP1E-N commandant un dispositif Liez les données (10 mots) entre  9 unités  centrale, un   CP1E-N commandant un dispositif multiple CP1E-N multiple CP1E-N
CP1E_Features13
CP1E_Features14

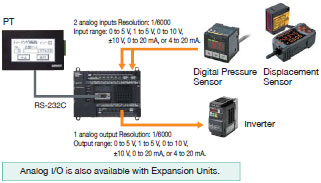

Entrée-sortie analogique (Na-type seulement)

Entrée-sortie analogique intégrée, deux entrées et une sortie  pour le d'unité centrale Na-type
Commande analogique et contôle avec seulement une simple unité centrale de traitement



CP1E_Features15



Unités d'extension  pour plus de flexibilité

Trois unités d'extension sont disponibles. Une option pour un port de communication périodique additionnel peut être ajouté à l'unité d'unité centrale de traitement de type N/NA.

CP1E_Features16
