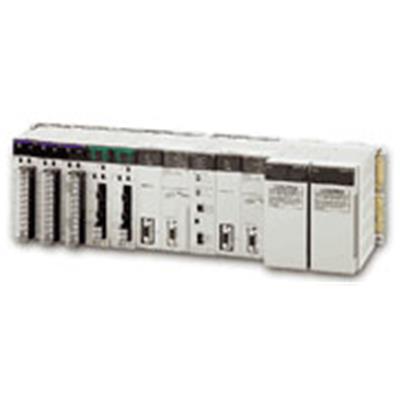

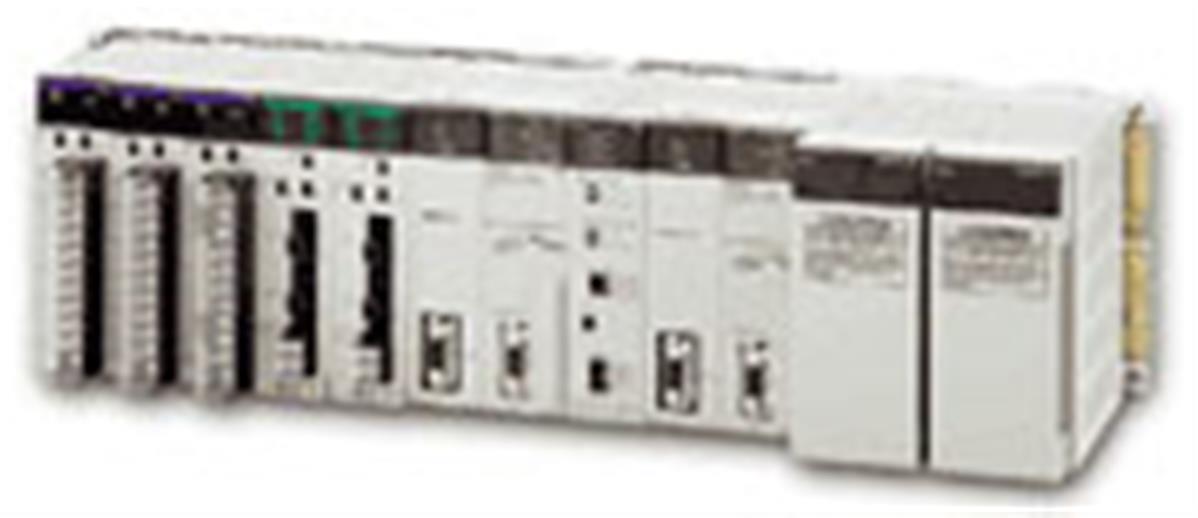

Le système API à double redondance pour un contrôle sans faille
Le CS1D ajoute différentes options de double redondance à l'architecture éprouvée du CS1 pour garantir un fonctionnement 24 heures sur 24 sans temps d'arrêt. Des UC duplex, avec ou sans fonctions de contrôle de boucle, sont soumises en continu à des vérifications croisées, sans obligation pour l'utilisateur d'écrire des programmes spéciaux. Une façon encore plus simple d'augmenter la disponibilité du système consiste à utiliser des cartes à double alimentation. L'échange à chaud des UC, alimentations et cartes d'E/S autorise une maintenance du système avec peu ou pas d'interruption du processus.Choisissez le niveau de redondance requis ; UC, alimentation, communication .Aucun outil de programmation ou utilitaire logiciel spécial n'est requis.
Echange à chaud des cartes d'E/S
Montage possible de toutes les cartes d'E/S standard CS1
Idéal pour le contrôle des générateurs de puissance, des équipements d'alimentation en eau, la production 24 h/24 et 7 J/7
Caractéristiques
|
Nombre maxi. d'E/S T.O.R :
|
960 - 5120
|
|
Temps d'exécutions ( instructions LD):
|
0,04 / 0.02 µS
|
|
Mémoires programme:
|
10 - 250 kPas
|
|
Mémoires données :
|
64 - 448 Kmots
|
|
Fonctions spéciales:
|
Redondance double, UC dédiées pour régulation, échange à chaud
|
|
Communications :
|
Ethernet, Controller Link (anneau optique/duplex), Série, DeviceNet,
Profibus-DP, CAN, CompoBus/S.
|
Spécifications & références de commande
(Télécharger la fiche technique PDF en haut de page)
 | UC CS1
UC polyvalentes, performantes et rapides
Les UC de la gamme CS1 d'Omron sont disponibles en deux vitesses de processeur, correspondant chacune à des capacités de mémoire différentes. En plus des UC de base, certaines versions autorisent un fonctionnement à double redondance, supportant l'échange à chaud des E/S. Toutes les UC possèdent un emplacement de carte dédié avec une connexion de bus UC directe, pouvant accueillir une carte de communication série ou une carte de contrôle de boucle. Toutes les UC prennent en charge les langages schéma à contacts et texte structuré IEC61131-3. La bibliothèque étendue de blocs fonctions d'Omron permet de réduire le temps de programmation et de créer vos propres blocs fonctions pour répondre à vos besoins spécifiques. |
 |
Alimentations,
panneaux arrière CS1
Extension
jusqu'à 7 racks
Les
systèmes CS1 peuvent fonctionner sur des alimentations 24 Vc.c. ou
sur secteur 100 - 240 Vc.a. Pour les systèmes de petite taille avec
surtout des E/S T.O.R., vous pouvez utiliser une alimentation
économique de faible capacité. Pour les systèmes avec de
nombreuses E/S analogiques et cartes de contrôle/communication, il
peut être nécessaire d'utiliser une alimentation plus puissante.
Les
racks API existent en différentes tailles, de 2 à 10 emplacements.
Des panneaux arrière spéciaux sont requis pour les systèmes
duplex. Selon le type d'UC, vous pouvez connecter jusqu'à 7
extensions au rack UC, pour une capacité totale de 80 cartes d'E/S.
La longueur totale des câbles d'extension d'un système peut
atteindre 12 m.
|
 |
Cartes
d'E/S T.O.R. CS1
Jusqu'à
96 points d'E/S par carte - entrées, sorties ou mixte
Les
cartes d'E/S T.O.R. servent 'd'interface API pour effectuer un
contrôle séquentiel rapide et fiable. Une gamme complète de
cartes, des entrées c.c. grande vitesse aux sorties relais, vous
permet d'adapter le CS1 à vos besoins.
Les
cartes CS1 existent avec des densités d'E/S et des technologies de
connexion différentes. Il est possible de câbler directement
jusqu'à 16 points d'E/S aux cartes avec bornes à vis M3 amovibles.
Les cartes d'E/S 32 et 64 points haute densité sont équipées de
connecteurs à 40 broches standard. Des câbles préfabriqués et des
borniers de câblage sont disponibles pour se connecter facilement
aux cartes d'E/S haute densité.
|
 | Cartes d'E/S analogiques et de process CS1 Des E/S analogiques standard à la
régulation de process CS1 offre un large choix de cartes
d'entrées analogiques, adaptées à n'importe quelle application, de la mesure de
température faible vitesse et multicanaux à l'acquisition de données ultra
précise à grande vitesse. Les sorties analogiques peuvent être utilisées pour
du contrôle de précision ou l'affichage externe. Les cartes avancées avec mise à
l'échelle, filtrage et alarme intégrés limitent les tâches complexes de
programmation de l'API. Des cartes d'E/S de process haute précision prennent en
charge une gamme étendue de capteurs, pour une acquisition de données rapide et
précise. Toutes les cartes d'E/S de process et de température offrent une
isolation entre les différents canaux. |
 | Cartes de contrôle d'axes/position CS1 Ajoutez un contrôle d'axes à n'importe
quel API CS1 De la mesure de position simple au
contrôle multiaxes synchronisé, le CS1 offre une large gamme de cartes : Les cartes de comptage
collectent des informations sur la position à partir de codeurs incrémentaux ou
SSI. Les positions réelles sont comparées aux valeurs de consigne stockées en
interne. Les cartes de contrôle
de position sont utilisées pour le positionnement point à point avec des
servomoteurs ou des moteurs pas à pas. Les données de consigne et les courbes
d'accélération/décélération peuvent être ajustées à la volée. Les cartes de contrôle
de position et de contrôle d'axes équipées de l'interface MechatroLink-II
peuvent contrôler plusieurs variateurs par le biais d'une seule liaison grande
vitesse. Le routage de message à travers des couches de communication multiples
permet de configurer les drivers à partir de n'importe quel point du réseau de
contrôle. |
 | Cartes de communication CS1
Compatibles avec tous les réseaux de
communication, standard ou personnalisés
Le CS1 fournit des interfaces pour
réseaux ouverts standardisés et des liaisons pour réseaux propriétaires
économiques et très rapides. Les liaisons de données entre API ou vers des
systèmes informatiques de niveau supérieur sont possibles grâce à des liaisons
série ou Ethernet, ou par le réseau Controller Link très facile à utiliser. Omron prend en charge les deux principaux
réseaux de terrain, DeviceNet et PROFIBUS-DP. Pour des E/S de terrain à grande
vitesse, le CompoBus/S d'Omron offre une facilité d'installation inégalée. Des
communications CAN et série entièrement personnalisables permettent d'émuler
différents protocoles spécifiques aux applications |
